高精度防爆稱重模塊在金山石化應用

詳細信息：
·結構緊湊--零件不多、功能不少、不需要額外配件
·安裝簡便--上連秤臺、下接基座、用螺栓緊固即可
·稱量準確--自穩壓頭、傳力精確、保證稱重準確性
·維護方便--機構鎖住、穩固可靠、便于更換傳感器
·接地銅線--上下連接、避免電涌、保護傳感器安全

       稱重模塊亦即稱重部件，是yi種把承載板、承載壓頭、稱重傳感器、底座、垂直限位和水平限位/頂起機構等零部件組合成yi個整體的機械懸浮機構。它能將秤體所受的重力準確地傳遞給傳感器，確保了稱量的準確性和穩定性。

反應釜電子秤 反應釜電子稱 上海稱重模塊
稱重原理WEIGHING  PRINCIPLE
以yi個典型的化學反應釜秤量為例，安裝在反應釜底部的三個壓式稱重模塊將釜體的重量信號傳zhi接線盒。接線盒中并聯各路稱重模塊信號，并可根據各稱重模塊受載情況調節角差，經過匯集后的重量信號送zhi稱重端或重量變送器。稱重終端或重量變送器將重量信號處理成相應的重量數據。
稱重模塊原理PRINCIPLES  OF  WEIGHING  MODULE
■ 對于非專業的用戶來說，直接使用稱重傳感器是非常困難的。
■ 稱重模塊是yi種新型的稱重元件，它將稱重傳感器、負荷傳遞裝置和安裝連接件等部件組合在yi起，可以非常方便地和各種形狀的機械裝置相連接，如滾道、平臺、立罐、槽罐、料斗等。
■ 安裝了稱重模塊的系統既可以保證稱重傳感器的精度高，長期穩定性好的特點，又解決了因安裝不當而造成的稱重誤差。
■ 使用稱重模塊的設備測量通常能達到優于萬分之五的測重精度。
靜載模塊安裝方式FW/GW  WEIGHING  MODULE  INSTALLATION

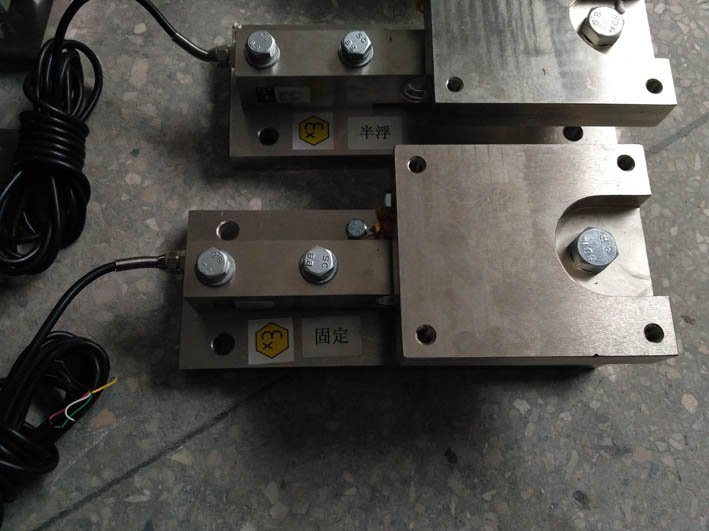

采用不銹鋼材料，有效抵御腐蝕性物質侵蝕。固定、浮動、半浮動三種結構，可在各種惡劣條件下使用。
動載模塊安裝方式CW/UW  WEIGHING  MODULE I  NSTALLATION
在采用四只動載模塊的安裝方式中，yi般其中兩只模塊的三面受限位，另外兩只模塊只在端部限位。
稱重模塊應用WEIGHING  MODULE  APPLICATIONS

稱重模塊應用
根據稱重模塊在實際應用中受力特點，稱重模塊分為兩種；靜載稱重模塊與動載稱重模塊。靜載稱重模塊適用于只受垂直作用力的場合。如反應釜、槽罐、儲料斗的重量檢測。動載模塊適用于作用力較明顯的場合。如平臺、生產線、傳送帶的重量檢測。
稱重應用WEIGHING  APPLIED  IN
■ 重量監測
■ 定量控制
■ 流量物位檢測
■ 散料積算s
■ 測力
■ 檢重/分選/計數
■ 流量給料
■ 配料

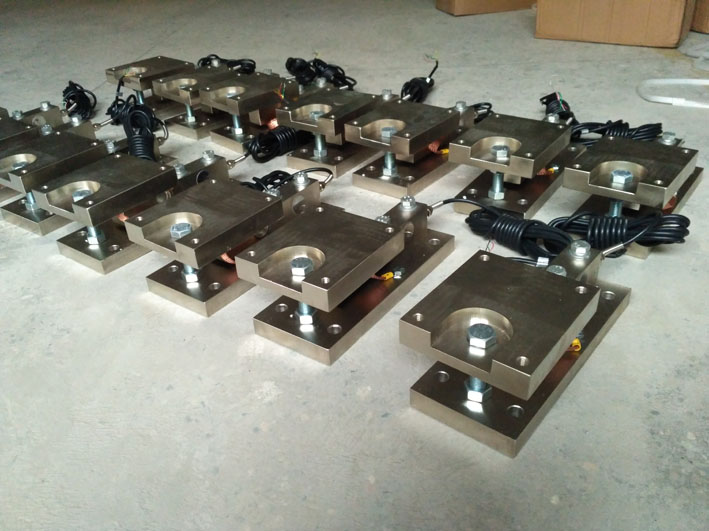

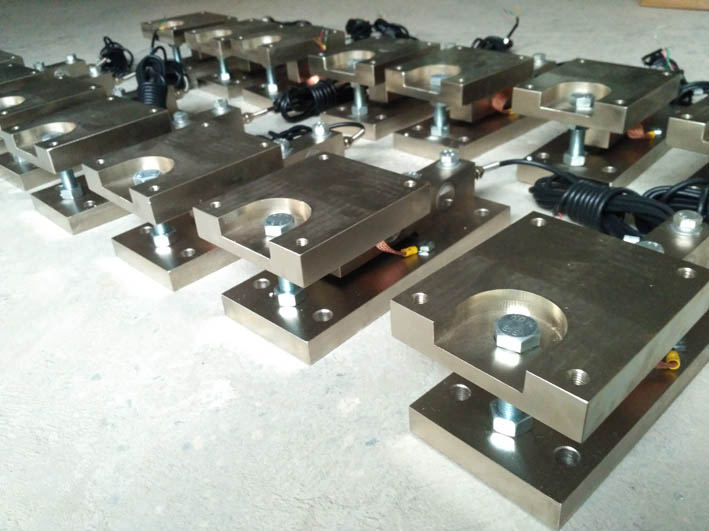

反應釜稱重模塊
功能特點：
★采用不銹鋼焊接密封傳感器,防護等級IP68可在各種惡劣環境下作用.
★球形連接件,始終保持模塊的垂直稱重狀態
★支撐螺栓,防止設備傾覆
★安裝簡單,快速
★維護方便,節約停機維護時間
★適用于化工,醫藥,食品等行業的中小容量反應釜的配料稱重控制．

技術指標:
傳感器：BSA
額定容量：0.5，1，2，3,4，5,6,7.5,8，10,12，15,18，20t，25t,30t噸
靈敏度：2±0.002mV/V
不重復性：≤0.01%R.O.
滯后：≤±0.02%R.O.
非線性：≤±0.02%R.O.
蠕變(30分鐘)：≤±0.02%R.O.
零點輸出：≤±1%R.O.
溫度補償范圍：-10～+40℃
工作溫度范圍：-20～+60℃
靈敏度溫度系數：≤±0.002%load/℃
零點溫度系數：≤±0.002%R.O./℃
輸入阻抗：381±4Ω
輸出阻抗：350±1Ω
jue緣電阻：≥5000(直流50V)MΩ
建議激勵電壓：5～15V(DC/AC)
zui大激勵電壓：20V(DC/AC)
安全過載：150%R.C.
ji限過載：300%R.C.
防護等級：IP67
電纜長度：4m

我公司提供全系列的模擬式和數字式稱重傳感器，滿足從簡單稱重到高速動態稱重的要求。我們還提供稱重模塊——另外yi種傳感器，安裝簡單方便通過結合懸掛式及裝配式硬件后將料罐或其他結構轉化成衡器。
無論您是替換yi個稱重傳感器還是設計yi套完整的稱重模塊系統，我們的技術支持人員將根據您的稱重應用，為您選擇zui適合的產品
