超聲波封口包裝機在瓷磚膠、膩子建材應用

外閥口袋包裝在包裝行業中非常的常見，通常在對外閥口袋封口的過程中往往存在以下問題：

1、一般采用人工折口或者涂膠貼紙封口形式，工作效率低下。

2、封口質量差，容易導致漏料。

3、采用膠水密封耗材成本增加。

為此，我們提出一種用于包裝機的超聲波封口裝置。

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種用于包裝機的超聲波封口裝置，克服了現有技術的不足，設計合理，結構緊湊，解決了現有的人工對外閥口袋包裝時效率低，封口質量差以及耗材成本高的問題，本實用新型通過簡單的結構組合，采用超聲波發生器對外閥口袋進行封口，提高了工作效率，提高了封口效果和耗材成本高的問題，同時還能將包裝袋沿著支撐板順出，不易損壞包裝袋，具有很強的實用性。

(二)技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：

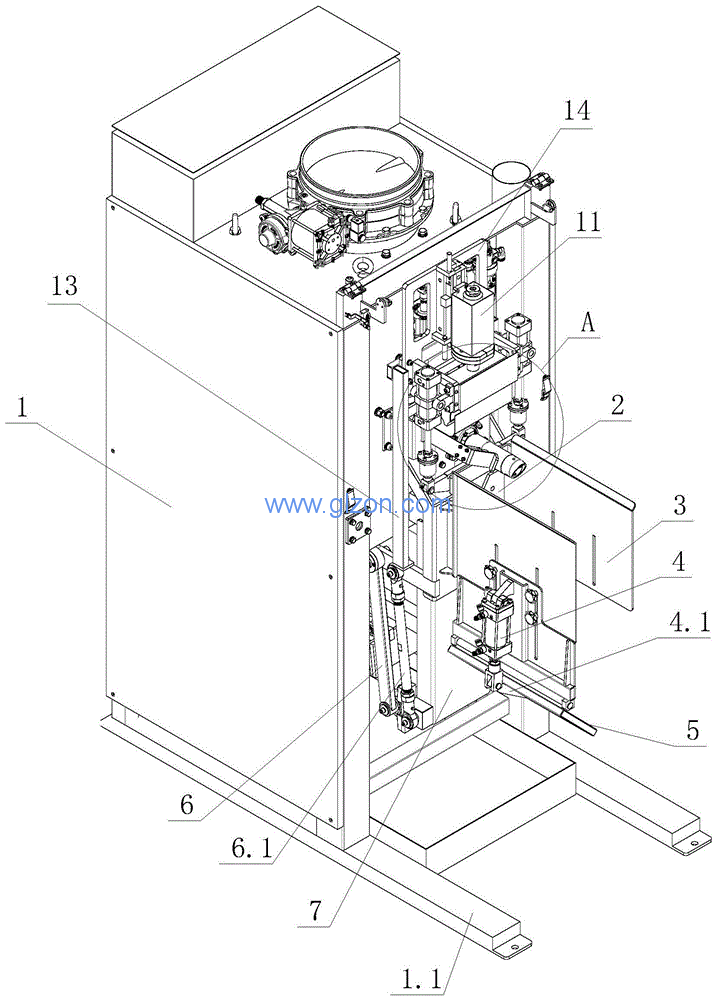

一種用于包裝機的超聲波封口裝置，包括包裝機本體，包裝機本體的前側壁上貫通插接有出料口，包裝機本體的前側壁上固定連接有固定板；

所述固定板的兩端側壁上均鉸接有第一轉動桿，兩個第一轉動桿的另一端均鉸接有支架，且支架的另一端連接有面板；

所述面板靠近包裝機本體的一側滑動連接有下模，下模的兩端均連接有下模氣缸，兩個下模氣缸連接在同一個活動板上，活動板的兩端側壁上均連接連接桿，連接桿的下端連接在支架上；

還包括上模氣缸，上模氣缸連接在活動板上，上模氣缸的驅動軸上連接有與下模相對應的上模，且上模上設置有超聲波發生器。

進一步的，所述活動板與面板平行設置。

進一步的，所述面板遠離包裝機本體的一端連接有兩個對稱且相互平行的側板，其中一個側板的側壁上鉸接有第一伸縮裝置，第一伸縮裝置的下端連接有托架，且托架上抵觸有支撐板，支撐板鉸接在側板上。

進一步的，所述活動板與支架的連接點鉸接有第二轉動桿，第二轉動桿的下端鉸接在固定板上。
