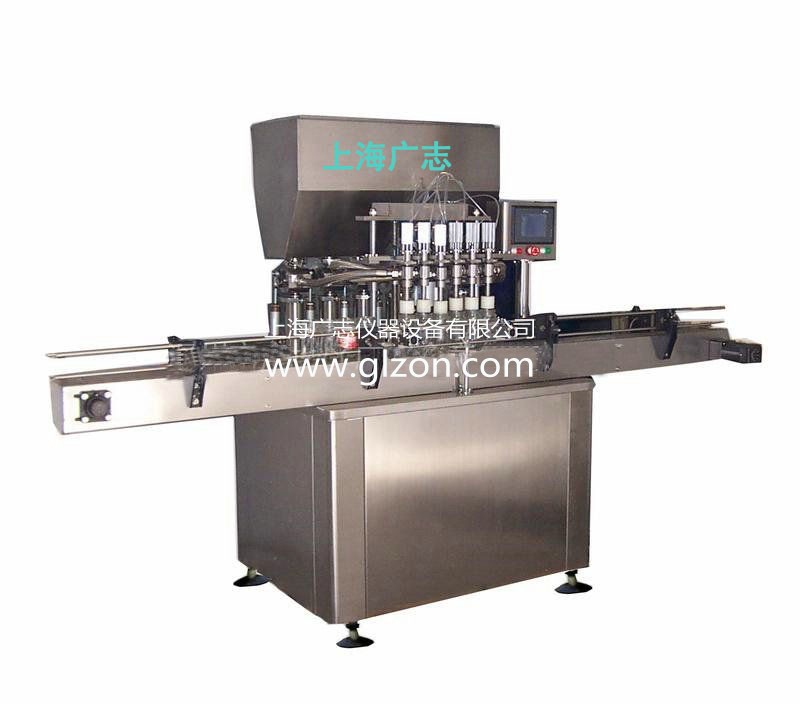

GZ大桶全自動油漆灌裝機主要用于化工原料的定量自動灌裝，特別適用于化工行業油料的自動液體定量灌裝也適用于食品、制藥行業乳液類物料自動定量灌裝。

它可分為半自動灌裝機、液體灌裝機，大桶定量灌裝機

yi、用途:

大桶液體定量灌裝機主要用于化工原料的定量自動灌裝，特別適用于化工行業油料的自動定量灌裝，也適用于食品、制藥行業乳液類物料自動定量灌裝，例如：油性可燃劑、油墨、硅；水性油漆、油性油漆、涂料、潤滑油、瀝青、苯酚、丙酮、酒精及其它爆炸性化學產品（用戶提供物料樣品和部分特性參數）。

1、性能特點:

本產品是程序控制，機、電、氣yi體化的智能產品，具有如下特點。

2、秤量誤差小，靜態誤差≤0.13%，動態誤差≤0.25%。

3、能與中央控制室計算機聯網（用戶選用），實現現代化管理。

4、具有故障報警提示顯示。

5、安裝靈活方便，占地面積小。

二、規格型號及主要參數 :

設備名稱型號技術參數DCS-200-Y1

電腦定量灌裝機稱量范圍50-200

灌裝速度（次/時）30-60

準確度等級0.5

允許誤差±0.2%

配備電源AC220V50Hz±2HzAC380V

配備氣源流量0.1m3/min壓力0.4～0.6MPa

工作溫度0℃～40℃

外形尺寸3700（800稱臺）*980*1980

機器重量285

包裝尺寸1350*880*2200

三、主要結構與工作原理

yi、設備組成

成套設備由稱重傳感器、電腦控制系統、灌裝系統、機架、滾道等組成。不同灌裝形式選配設備不同，可以選配封口機構、上下坡滾道、自動輸送線等。

四、灌裝機主要結構與工作原理

半自動液體定量灌裝機有灌裝閥門控制系統,稱重控制系統、機架升降系統、氣動控系統、上下滾道五部分組成

操作簡介

1、人工移桶到秤臺上，桶的進料口對準灌嘴；

2、手動給啟動信號B4；

3、灌裝頭自動下降，人工對準桶口，灌嘴伸到桶口內（不同結構略有差異），降到底自動打開2”快慢給料閥門及灌嘴閥門。

4、到設定工作點1關2”快給料閥門(帶孔)；

5、到設定工作點2關2”慢給料閥門及灌嘴閥門，灌裝頭上升復位；

6、人工加蓋旋蓋

7、移桶入庫。（上下桶選配不銹鋼滾道）
