200升鐵桶碼垛，潤滑油、化工行業200L桶移載式碼垛機

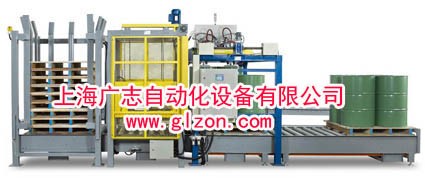

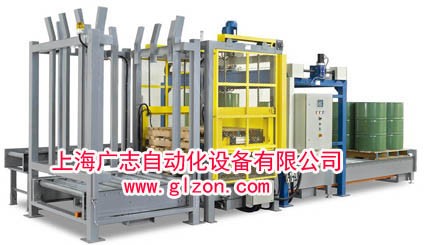

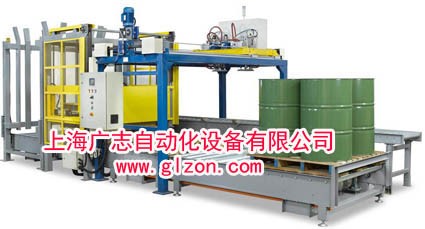

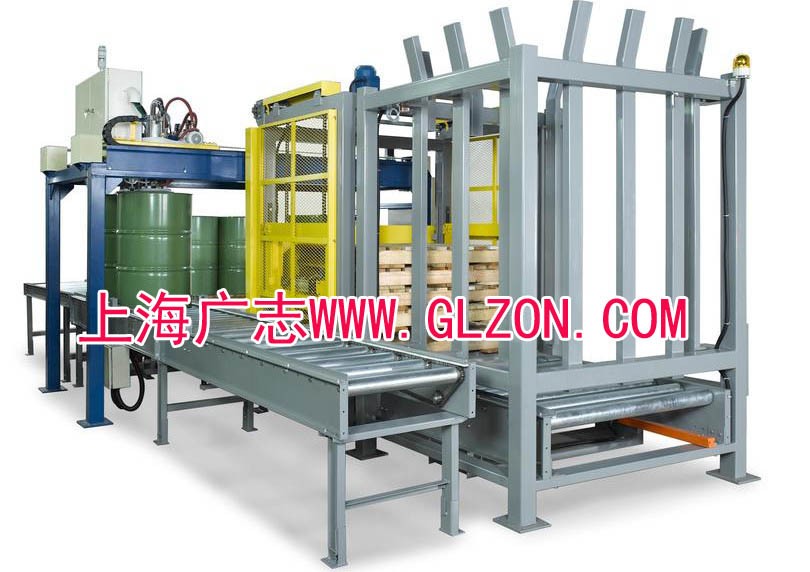

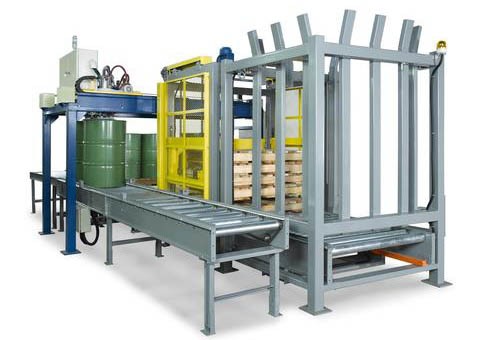

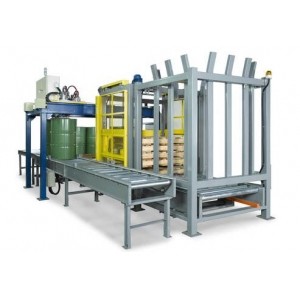

移載式碼垛機是將200L桶按yi定排列碼放在托盤上，自動輸出，便于運輸zhi廠庫存儲，實現智能化操作管理，可減少勞動人員和減低勞動強度。主機采用精密線性滑軌傳動，液壓升降裝置，可靠的機械抓手配合機電yi體化控制，使碼垛更加高效，是各大、中型生產車間的理想碼垛設備。

油桶自動碼垛機 油桶碼垛機 - 自動堆垛機 油桶碼垛機- 上海廣志自動化設備有限公司-200升桶型油桶碼垛機由PLC控制+觸摸屏+伺服電機控制，采用占用空間少的框架式結構，生產能力大，碼垛的方式可以采用示教是編程，電腦能夠儲存100套碼垛方案， 全部采用國內外元件，適用于石油化工企業給200L油桶碼垛。 主要技術參數： 適應托盤尺寸： 1200X1200 MM zui大碼垛能力： 180桶/小時 （200L標準桶） 適應油桶直徑： 550~580 mm 適應油桶高度： 800~950 mm zui大碼垛層數： 4 層 單層油桶數量： 4 壓縮空氣： 6bar 電機配置： 380V/50Hz , 8kw 其他產品： 大米碼包機 紙箱自動碼垛機 自動送料機 油桶碼垛機 紙箱碼包機 木板噴漆機 水泥自動碼包機

主要設置
1：托盤供應裝置

2：棧板庫可堆積8-10個空棧板，并按程序要求定時向碼垛裝置供應棧板。

3：碼垛系統

根據需求可設定碼垛 4*4*3，4*3*3等多種排列方式，請廠家zui終確認。

4：托盤輸出裝置

當收到了碼垛發出的信號，將托盤輸送帶送zhi指定位置。
操作步驟工藝路線
系統自動尋找零點yi次→托盤供應站開始供給已碼放好的托盤→托盤輸出系統上升到位接托盤→隨著開始下降擒縱機構執行指令進行分托盤→托盤分離，托盤輸出系統下降到位→執行輸出指令→接托盤輸送系統升到位運轉接托盤指令→傳感器監測到托盤到位→托盤輸出系統、接托盤輸送系統回到零點結束指令；此時等待傳感器監測到有桶時就自動執行指令開始分層有序的工作。
特點
1>采用觸摸屏操作實現人機對話，可顯示生產速度，故障原因及位置，自動化程度高。采用PLC可編程序對灌裝好桶的排序堆垛、棧板供應及排出均可編入程序進行控制。

2>電器部件符合國際標準，性能可靠，互換性、耐用性強。

3>采用德國FESTO生產的氣動元件和氣缸，質量、性能可靠。

4>安全門、罩設有電器感應裝置，當罩門打開時，機器停止工作，可對人員進行保護。

5>堆垛方式的調整方便、簡單，可在觸摸屏上進行。

6>堆垛穩定、高效，可大大節省人力

特點：
1>采用觸摸屏操作實現人機對話，可顯示生產速度，故障原因及位置，自動化程度高。采用PLC可編程序對灌裝好桶的排序堆垛、棧板供應及排出均可編入程序進行控制。
2>電器部件符合國際標準，性能可靠，互換性、耐用性強。
3>采用臺灣亞德客的氣動元件和氣缸，質量、性能可靠。
4>安全門、罩設有電器感應裝置，當罩門打開時，機器停止工作，可對人員進行保護。
5>堆垛方式的調整方便、簡單，可在觸摸屏上進行。
6>堆垛穩定、高效，可大大節省人力。
能耗：總功率：15Kw 400V/220V， 50HZ
使用氣壓0.5-0.8Mpa、
總耗氣量：0.2mPP3PP/h
七.托盤自動供應站
觸摸屏維綸、PLC西門子、減速機采用國際減速機、強電器施耐德、無觸點電子開關（固態繼電器 施耐德）、氣動元件亞德客、傳感器采用奧托里克斯等品pai；設備具有安全報警連鎖裝置，確保人身和設備安全，設備運轉可靠，
①托盤供應裝置
棧板庫可堆積10個空棧板，并按程序要求定時向碼垛裝置供應棧板。
②托盤輸出裝置
當收到了碼垛發出的信號，將托盤輸送帶送zhi指定位置。
總功率：1.1Kw、使用氣壓0.4-0.6Mpa、總耗氣量：0.2mPP3PP/h
